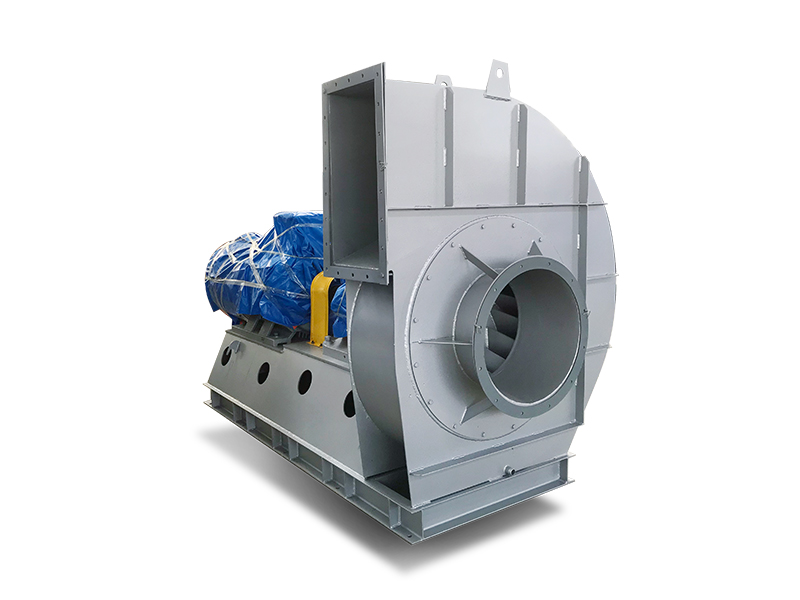

型號：5-51系列離心通引風機
機號：№8F～31.5F
風量：2470-377586m3/h
風壓：1567-5764Pa
功率：15kw-2000kW
用途：用于除塵、礦井通風及一般通風系統
形式：各有№8F～31.5F 21個機號，當上述機號不能滿足您的需要時，我們有能力按您需要進行設計。
工作條件
送風機輸送的為空氣，引風機輸送的為煙氣或含雜質顆粒的氣體。含雜質濃度小于200mg/m3時可用四年以上。如含雜質大也可使用，但使用壽命將縮短。引風機使用溫度不得超過250℃。
應用場景
適用于火力發電廠中2-670t/h蒸汽鍋爐的送引系統，也滿足了流化床爐的高壓頭性能參數的要求。該系列風機也可用于除塵、礦井通風及一般通風系統。
產品特點
●葉輪：由12片后傾機翼斜切型葉片焊接于弧錐形前盤與平板形后盤中間。由于采用了機翼型葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。
●機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8～12機殼作成整體結構，不能拆開?！?4～16機殼作成兩開式?！?8～29.5機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨損。
●進風口：收斂、流線型進風口制成整體結構，用螺栓固定于風機入口側。
●調節門：用以調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°（全開）到90°（全閉）。
●傳動部分：傳動部分的主軸由優質鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～29.5用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位批示器（僅引風機）。潤滑油采用30號機械油，油量按油位標志實施，№8-16整體筒式軸承箱如何采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽互通情予已制。引風機備有水冷卻裝置，因此須加裝輸水管。耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。
風機配置
● 風機形式：點擊直連、皮帶傳動、聯軸器傳動；
● 電機品牌：上電、湘電、佳木斯、南陽防爆、ABB、茵夢達等國內外知名品牌。（可以指定）；
● 葉輪：優質碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；
● 軸承：SKF、FAG、瓦房店、NSK （可以指定）；
● 主軸：高強度碳鋼，合結鋼
●軸承座：鑄鐵
●可選配置：※整體支架； ※防護罩； ※消音器； ※ 進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※軟啟動裝置；※變頻器；
